1、前 言
由于现在利博官网行业中，收水井主要以砖砌为主，通俗实心粘土砖用量较大，为了贯彻国家环保施工的目的，以及修建业禁限使用通俗实心粘土砖的通知，我公司预制厂科技职员建设QC小组，乐成研制出预制混凝土收水井来替换古板粘土砖砌筑，本工法针对预制混凝土收水井的施工而体例，适用于所有无特殊要求的利博官网雨水工程收水井的施工。
2、工 法 特 点
与古板的实心粘土砖砌筑收水井相比，使用预制混凝土收水井施工具有以下优势：
2.1、可取代实心粘土烧结砖，施工环保，切合国家禁限实心粘土砖政策；
2.2、井室的墙壁更直顺、雅观，不受操作工人水平影响；
2.3、比起砖砌，装置速率更快，装置后可以直接回填，大大提高施工工期。
2.4、整体性好，防渗漏性更高。
3、工艺原理
预制混凝土收水井尺寸参照《利博官网排水管道工程及隶属设施》图集，确定为以下图示尺寸（以双联收水井尺寸为例），收水井接纳工厂定型模具预制，现场具备装置条件后，运输、装置。收水井预制作
业时，井壁、井底内用φ8钢筋布设网片，混凝土接纳C30标号，强度远远凌驾通俗粘土砖的强度要求。

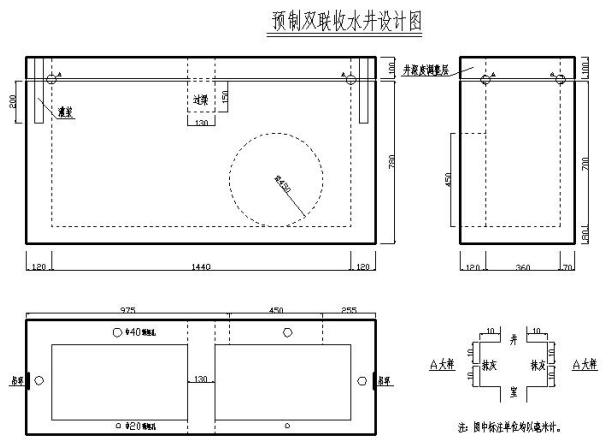

预制收水井设计图（双联）
预制收水井尺寸参数（双联）
平面尺寸：
长（mm） | 宽（mm） | 壁厚1（mm） | 壁厚2（mm） | 井室尺寸（mm） |
1680 | 550 | 120 | 70 | 1440*360 |
其他尺寸：
井室深度 | 井底厚度（mm） | 预留孔（mm） | 一套重量（kg） |
可调至设计深度 | 80 | φ450 | 779 |

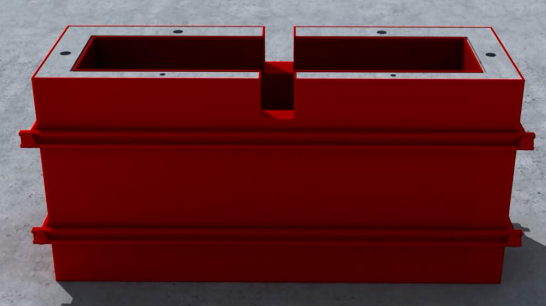

预制收水井效果图
4、工艺流程及操作要点

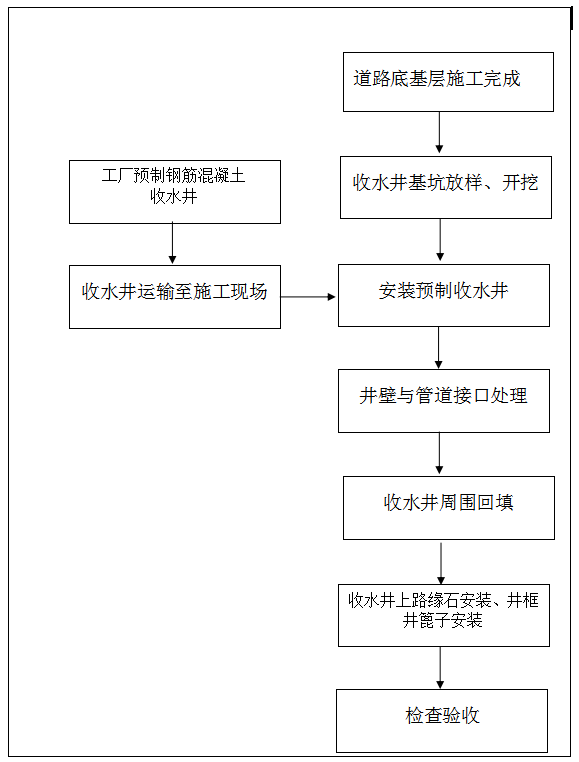

4.1 预制混凝土收水井施工的工艺流程图如下：
收水井预制、装置工艺流程
4.2操作要点
4.2.1 施工准备
4.2.1.1 预制厂与项目部相同，确定收水井数目、规格、工期等，实时做好准备事情。
4.2.2收水井预制作业
4.2.2.1严酷凭证设计图纸加工钢模板，模板接缝要严密，不漏浆，支持要牢靠，包管稳固形。
4.2.2.2 钢筋网片的绑扎要牢靠，间距匀称，井壁与井底连成整体，钢筋最后要带弯钩。
4.2.2.3 接纳C30混凝土举行浇筑，配合比要准确，浇筑前检查预留朴陋位置是否准确、牢靠，振捣要密实。地板浇筑完成，待混凝土初凝后，安排内模，牢靠牢靠后，浇筑井壁混凝土。
4.2.2.4 脱模时要包管预制井棱角不受损坏，成型的产品要实时洒水笼罩养生，周期不少于14天。
4.2.2.5 井室深度调解块，单独模具举行预制，凭证现场情形与井室配套使用。
4.2.2.6 脱模后，对成型的产品尺寸举行检查，尺寸检查标准及要领如下：
项 目 | 允许误差（mm） | 磨练要领 |
井室长度 | ±5 | 尺量两头及中部，取最大值 |
井室宽度 | ±5 | 尺量两头及中部，取最大值 |
井壁厚度 | ±5 | 尺量两头及中部，取最大值 |
预留朴陋位置 | 5 | 尺量中线位置 |
对角线 | 10 | 尺量两个 对角线 |
4.2.3收水井装置作业
4.2.3.1收水井基坑开挖：路基底下层（一样平常为灰土）完成后，就可以丈量定位收水井的位置，放线位置要准确。为了便于装置，基坑开挖宽度要举行放宽，靠路缘石一侧放宽宽度不小于20厘米�；涌诘轿缓�，要实时扫除掉超长的预留管管头，管头与井室线对齐。
4.2.3.2 收水井基础接纳素土夯实和15厘米3：7灰土，压实度要切合规范要求，灰土外貌要平整，为了装置收水井时便于调解收水井顶面水平度，可在灰土上铺设3厘米细砂，细砂的顶标高为预留管底面向下10厘米。
4.2.3.3 收水井装置前准备事情完成后，接纳随车吊运输至施工现场，便可配合举行装置，收水井上有预留吊环，便于起吊装置，人工配合，可一次装置到位。收水井凭证各自位置接纳流水线举行装置。
4.2.3.4收水井装置前，预埋管的管头要实时纠葛两圈油麻，装置到位后，油麻与井壁预留孔的逍遥，接纳M15防水砂浆举行填充，为了填充更密实，防水砂浆中可掺入水泥用量4%的膨胀剂。
4.2.3.5 预留管与井壁孔洞填充完成后，接纳细粒式混凝土在井底浇筑流水槽，流水槽顶面不得高于预留管管内底，并设置一定的收水坡度。
4.2.3.6预制井的深度达不到需求时，可接纳井室深度调解块，调解块底层铺设2厘米砂浆坐实，调解块预留孔与井室预留孔对齐后，内里安排30厘米长的Φ12的钢筋，并用砂浆填充，使调解块与井室团结成整体，调解块与井壁毗连处的预留凹槽，接纳砂浆抹平。
4.2.3.7收水井装置完成后，实时回填井周围，要分层夯实，压实度知足蹊径基础要求，回填完成后装置收水井上的路缘石以及井框、井箅，井壁子装置后要与两侧平石齐平。
5 劳动组织
收水井施工分为预制、装置两个作业环节，职员配备如下：
5.1预制
5.1.1 钢筋制作、模版装置：2人
5.1.2 混凝土浇筑、养生等：2人
5.2装置
5.2.1基坑开挖： 1人
5.2.2配合装置、管头处置惩罚等： 1人
6 质料和机具设置
6.1质料设置：
6.1.1 C30混凝土：单联每套0.2方、双联每套0.33方。
6.2.2 钢筋：单联每套14kg、双联每套20kg。
6.2.2防水砂浆：封堵管头与井壁逍遥用，每套井0.016方。
6.2丈量仪器设置
6.2.1垂球：1个
6.2.2水准仪：1台
6.2.3小钢钢尺：1把
6.3施工机具设置
6.3.1电夯：1台
6.3.2振动棒：1台
6.3.3随车吊：1辆
7 质量控制
7.1预制收水井施工质量遵守《给水排水管道工程施工及验收规范》（GB 50268-2008）、《混凝土结构工程施工规范》（GB50666-2011）、《混凝土结构工程施工质量验收规范》（GB50204-2015)。
7.2预制收水井强度、尺寸误差应切合划定。
7.3混凝土振捣密实，外貌无麻面、蜂窝。
7.4预留孔尺寸、位置要定位准确，便于装置。
7.5主要控制参数
7.5.1混凝土强度抵达C30，抗渗品级P6；
7.5.2井框装置后井深度≥1000mm；
7.5.3井室截面尺寸：±10mm。
8 清静与情形�；�
8.1收水井钢筋制作、模板支护、混凝土浇筑历程中应准确佩带清静防护用品，避免爆发气械危险、触电等清静事故。
8.2收水井运输、起吊前，应检查钢丝绳、机械性能等是否可靠，吊装历程中，专人指挥，吊臂下严禁站人。
8.3施工所用质料必需按定额准确盘算，以免造成铺张和污染，关于剩余砂浆等质料，必需按划定投放指定所在，严禁随意扬弃。
8.4收水井施工完成，井口应可靠关闭，以免引起清静事故。
8.5对爆发噪音、震惊的施工机械（具），接纳有用的控制步伐，减轻噪音扰民，并且不应安排在夜间施工。
9 效益剖析
9.1接纳预制混凝土收水井取代实心粘土砖砌筑收水井，既切合国家禁限实心粘土砖政策，又施工轻盈，井室越发牢靠、雅观，在未来一定彻底替换实心粘土砖，生长远景极其辽阔，实时研究与推广，一定能走到行业前线，为企业带来可观的经济效益。
9.2接纳预制混凝土收水井，工厂批量流水线生产，模具等摊销次数多，质料铺张少，直接本钱与砖砌基本持平，可是，装置速率快、整体性好，装置后可以直接回填，大大提高施工工期，能提高工效100％以上，间接经济效益显着。
