一、现状：
收水井是网络路面雨水排入都会雨水管网的主要修建物，一样平常设在蹊径两侧，对都会功效的施展、情形�；ざ加凶胖饕挠跋� 。收水井的施工多年以来一直接纳烧结粘土砖砌筑而成 。随着社会的生长，这种工艺已逐步展现出来弱点：（1）国家为�；ね恋刈试匆炎钕却笞谙拗剖褂谜惩磷�，使用粘土砖与国家政策相悖 。（2）收水井与路面下层交织施工，使用黏土砖砌筑速率慢，直接影响工期，且容易受挤压变形，影响工程质量 。（3）砌筑时受操作工人水平影响较大，质量不稳固 。（4）粘土砖强度低，耐久性差，使用十年左右就会爆发因砖侵蚀而酥烂的征象，导致收水井下沉 。因此，我们研制开发预制混凝土收水井很有须要 。该项目研究要抵达省级领先水平，该效果的创立点：预制收水井的井壁厚度、深度尺寸控制、预留孔洞处置惩罚等 。经测算该项目完全实验后，仅西安利博官网工程每年将镌汰粘土砖2.3万余方，镌汰取土3万余方，将为国家节约名贵的土地耕地资源 。
二、依据：
1、GB50268-2008《给水排水管道工程施工及验收规范》
2、06MS201《利博官网排水管道工程及隶属设施》图集
3、CJJ1-2008《城镇蹊径工程施工与质量验收规范》
三、计划确定：
我单位立异团队对预制收水井项目经由三次“诸葛亮会”，借助“头脑风暴法”，共提出三个施工计划即预制混凝土砌块式收水井、分层式预制混凝土收水井、整体式预制混凝土收水井 。我们通过对以上三种计划的优弱点比选如下：
1、预制混凝土砌块式收水井的优点：可取代烧结粘土砖作为井体质料；施工运输时搬运利便，不需要起重装备；弱点：接入管道位置欠好拼装，整体性差 。
2、分层式预制混凝土收水井优点：可取代烧结粘土砖作为井体质料，体积相对整体式较轻，预制作业较容易；弱点：装置需要机械配合，不如整体式装置效率高，层与层之间接缝需防渗漏处置惩罚 。
3、整体式预制混凝土收水井优点：可取代烧结粘土砖作为井体质料，装置效率高，整体性好，防渗漏效果好；弱点：需要机械配合装卸 。
我单位预制构件出厂一样平常接纳汽车随车吊，工地安排合理，完全可以规避掉整体式预制收水井需要机械配合的弱点，可以充分验展它装置效率高，整体性好，防渗漏效果好的优点 。因此，我们最终确定了整体式预制收水井的施工计划 。
四、主要手艺内容：
1、工艺原理：

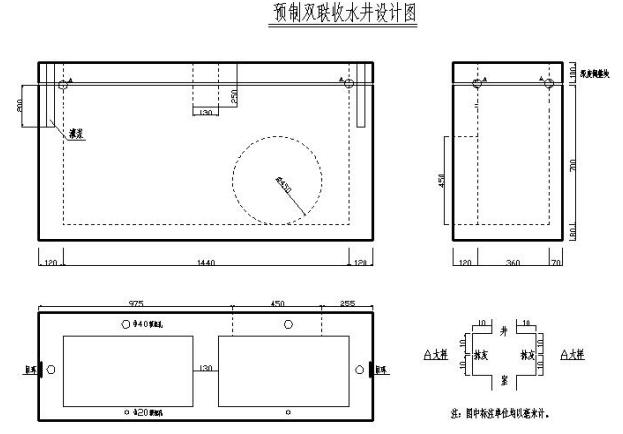

从尺寸上来讲，整体式预制收水井尺寸参照砖砌收水井内部尺寸设计，以是完全可以知足收水井的设计要求，设计图如下图所示（以下图纸以双联收水井为例）：
平面尺寸：
长（mm） | 宽（mm） | 壁厚1（mm） | 壁厚2（mm） | 井室尺寸（mm） |
1680 | 550 | 120 | 70 | 1440*360 |
其他尺寸：
井室深度（mm） | 井底厚度（mm） | 预留孔（mm） | 一套重量（kg） |
700（可调理） | 80 | φ450 | 779 |
从强度上来讲，通过试验比选，我们选择C30混凝土配合比，井底、井壁均接纳φ8钢筋按10厘米间距布设网片 。强度远远凌驾通俗粘土砖的强度要求 。
2、手艺要点：
我们主要的研究内容主要有三个方面：合理收水井的井壁尺寸、预留孔洞的位置尺寸、预留孔与管道毗连口的处置惩罚 。
①、合理收水井的井壁尺寸：原砖砌收水井的井壁为24砖墙，我们接纳钢筋混凝土质料替换之后，井壁尺寸简直定原则是，减轻重量，强度知足受力要求，我们先后凭证18cm、15cm、12cm划分举行验算，在工地现场应用，最后我厂配套的收水井井框的尺寸，将收水井井壁尺寸确定为12cm，壁厚2确定为7cm，并对井壁内接纳φ8钢筋按10厘米间距布设网片，井底厚度确定为8cm，井壁、井底毗连整体 。
②、预留孔洞的位置尺寸：预留孔形状直接关系到收水井装置的便当水平，我们提出了两种计划，一种门洞型，预留孔下井底留缺口，通过现场试验，这种计划装置便当，可是洞口过大，装置后管道与井壁之间的间隙填充量过大 。第二种计划，预留圆形，尺寸比管外皮略大，通过现场试验，装置便当，可是基坑开挖要比收水井外尺寸大二十公分，我们最终接纳了第二种计划 。一样平常雨水口接入管径为φ300，含外皮尺寸为360mm，接入管道有时会有一定的偏斜，通过最终我们将预留孔洞尺寸确定为φ450mm的圆洞 。
③、预留孔与管道毗连口的处置惩罚：我们提出了两种计划，一种预埋止水胶条，用防水砂浆填充，一种是装置时套橡胶圈，用油麻纠葛管头，最后用防水砂浆填充 。通过对两种计划的经济性、便于操作性举行比照，我们选用后者 。

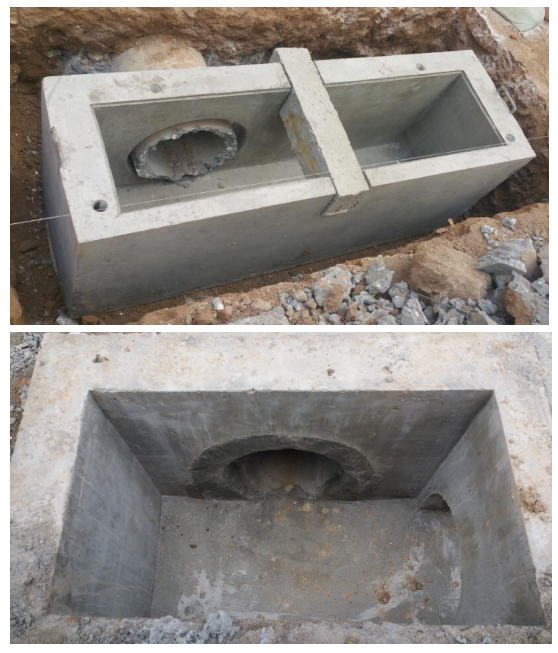

五、工地应用
我们对接纳整体式预制混凝土收水井产品划分在我公司新安路工程、凤城二路东延伸工程中应用，效果均优异，获得现场甲方、监理职员的认可 。
